Válvula de mantenimiento de la presión dúctil azul del hierro con de nylon - diafragma reforzado

Name: Válvula de mantenimiento de la presión dúctil azul del hierro con de nylon - diafragma reforzado
Brand: AFC
SKU: A500
Rating: 5 (115 reviews)

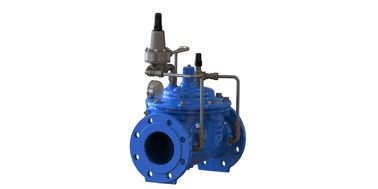

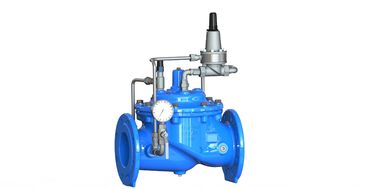

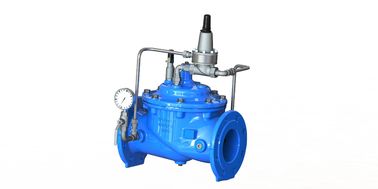

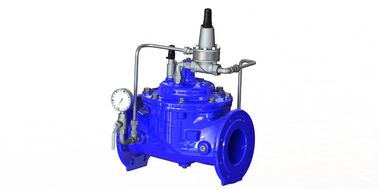

Blue Ductile Iron Pressure Sustaining Valve With Nylon - Reinforced Diaphragm

Ampliación de imagen : Válvula de mantenimiento de la presión dúctil azul del hierro con de nylon - diafragma reforzado

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	AFC
Certificación:	EN1074-5
Número de modelo:	A500

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	USD / RMB
Detalles de empaquetado:	cajas de la madera contrachapada
Tiempo de entrega:	15-60 días
Condiciones de pago:	L/C, T/T
Capacidad de la fuente:	De acuerdo con orden

Contacto

Descripción detallada del producto

Material:	Hierro dúctil - GJS500-7	Material experimental:	SS304
Estándar:	EN1074-5	Capa:	Epóxido
Diafragma:	Refuerzo de nylon con EPDM	De goma:	EPDM
Alta luz:	Válvula de descarga de presión , válvula de presión constante

EPÓXIDO dúctil de mantenimiento del hierro de la válvula de descarga de la presión de agua cubierto con el acero inoxidable 304 Operated experimental

Descripción:

A500 puede protege el sistema contra la sobrepresión agotando la superpresión. La válvula puede tuvo que solamente
actúe intermitentemente para prevenir las oleadas de presión que pudieron ocurrir en comienzo de la bomba, parada de la bomba, o cierre rio abajo súbito de la válvula.

Cuando A500 instaló en la línea de flujo principal, actúa como válvula de mantenimiento de la contrapresión o de la presión. En esta configuración, la válvula mantiene una presión por aguas arriba constante sin importar demanda rio abajo que fluctúa.

Característica:

Actúa automáticamente la presión off-line

diafragma Nilón-reforzado.

Mantenido fácilmente sin retiro de la línea.

¿? Anillo reemplazable del asiento.

Tamaño	DN50-DN800
Temperatura de trabajo	- 10  C del  c 80
Reborde	AISI B16.1 o PN16
Medios del flujo	Agua potable

Materiales y dimensión

DN50-DN350

Válvula de mantenimiento de la presión dúctil azul del hierro con de nylon - diafragma reforzado 0

No	Descripción	Material	Estándar
1	Cuerpo	Hierro dúctil	GJS500-7
2	Seat	Acero inoxidable	ANSI 304/316
3	Anillo o	De goma	NBR
4	Anillo o	De goma	NBR
5	Perno	Acero inoxidable	A2/A4
6	Lavadora	Acero inoxidable	A2/A4
7	Capo	Hierro dúctil	GJS500-7
8	Bush	De bronce	C61900
9	Primavera	Acero inoxidable	ANSI 304/316
10	Calafateo de la nuez	Acero inoxidable	A4
11	Diaphagm	Caucho reforzado de nylon	Tela de EPDM+Nylon
12	Tenedor de fijación	Hierro dúctil	GJS500-7
13	Tenedor del disco	Hierro dúctil	GJS500-7
14	Sello	De goma	EPDM
15	Criado de Seat	Acero inoxidable	ANSI 304/316
16	Tronco	Acero inoxidable	ANSI 304/316
17	Enchufe	Acero inoxidable	ANSI 304/316
18	Tornillo	Acero inoxidable	A2/A4
19	Enchufe	Acero inoxidable	A2/A4
20	Wsher	Acero inoxidable	A2/A4

Unidad de la dimensión: Milímetro
DN	Code modelo	L	φD			Φk			H	N-φd			ΦB
DN	Code modelo	L	PN10	PN16	PN25	PN10	PN16	PN25	H	PN10	PN16	PN25	PN10	PN16	PN25
50	A900-0050	230	165	165	165	125	125	125	177	4-φ19	4-φ19	4-φ19	φ99	φ99	φ99
65	A900-0065	290	185	185	185	145	145	145	202	4-φ19	4-φ19	8-φ19	φ118	φ118	φ118
80	A900-0080	310	200	200	200	160	160	160	219	8-φ19	8-φ19	8-φ19	φ132	φ132	φ132
100	A900-0100	350	220	220	235	180	180	190	243	8-φ19	8-φ19	8-φ23	φ156	φ156	φ156
*125	A900-0125	400	250	250	270	210	210	220	243	8-φ19	8-φ19	8-φ28	φ156	φ156	φ156
150	A900-0150	480	285	285	300	240	240	250	333	8-φ23	8-φ23	8-φ28	φ211	φ211	φ211
200	A900-0200	600	340	340	360	295	295	310	428	8-φ23	12-φ23	12-φ28	φ266	φ266	φ274
250	A900-0250	730	405	405	425	350	355	370	478	12-φ23	12-φ28	12-φ31	φ319	φ319	φ330
300	A900-0300	850	460	460	485	400	410	430	538	12-φ23	12-φ28	16-φ31	φ370	φ370	φ389
*350	A900-0350	980	520	520	555	460	470	490	550	16-φ23	16-φ28	16-φ34	φ429	φ429	φ448
Nota	1.DN125 DN350 utilizan el mismo internel que DN100 DN300
Nota	Material estándar de la fábrica 2.A1SI 304. Consulte la fábrica para AISI 316material

DN400-DN800

Válvula de mantenimiento de la presión dúctil azul del hierro con de nylon - diafragma reforzado 1

No.	Descripción	Material	Estándar
1	Cuerpo	Hierro dúctil	GJS500-7
2	Seat	Acero inoxidable	ANSI 304/316
3	Tornillo	Acero inoxidable	A2/A4
4	Tornillo	Acero inoxidable	A2/A4
5	Tornillo	Acero inoxidable	A2/A4
6	Primavera	Acero inoxidable	ANSI 304/316
7	Capo	Hierro dúctil	GJS500-7
8	Bush	De bronce	C61900
9	Anillo o	De goma	NBR
10	Lavadora del arreglo	De bronce	C61900
11	Diaphagm	Caucho reforzado de nylon	Tela de EPDM+Nylon
12	Pernos de ojo	Acero de carbono	1040
13	Tenedor del arreglo	Hierro dúctil	GJS500-7
14	Tenedor del disco	Hierro dúctil	GJS500-7
15	Sello	De goma	EPDM
16	Criado de sello	Hierro dúctil	GJS500-7
17	Tronco	Acero inoxidable	ANSI 304/316
18	Enchufe	Acero inoxidable	ANSI 304/316
19	Anillo o	De goma	NBR
20	Casquillo	Hierro dúctil	GJS500-7
21	Enchufe	Acero inoxidable	ANSI 304/316
22	Tornillo	Acero inoxidable	A2/A4
23	Anillo o	De goma	NBR
24	Tornillo	Acero inoxidable	A2/A4

Unidad de la dimensión: Milímetro
DN	Code modelo	L	H	φD			Φk			N-φd			ΦB
DN	Code modelo	L	H	PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25
400	A900-0400	1100	710	580	580	620	515	525	550	16-φ28	16-φ31	16-φ37	480	480	503
*450	A900-0450	1200	720	640	640	670	565	585	600	20-φ28	20-φ31	20-φ37	530	548	548
500	A900-0500	1250	822	715	715	730	620	650	660	20-φ28	20-φ34	20-φ37	582	609	609
600	A900-0600	1450	885	840	840	845	725	770	770	20-φ31	20-φ37	20-φ40	682	720	720
*700	A900-0700	1650	910	910	910	960	840	840	875	24-φ31	24-φ37	24-φ43	680	720	720
800	A900-0800	1850	1260	1025	1025	1085	950	950	990	24-φ34	24-φ40	24-φ49	901	901	928
Nota	1.DN450 DN700 utilizan el mismo internel que DN400 DN600
Nota	Material estándar de la fábrica 2.A1SI 304. Consulte la fábrica para AISI 316material
