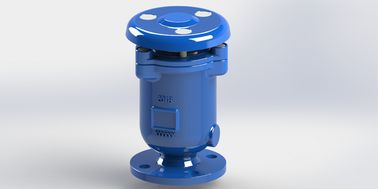

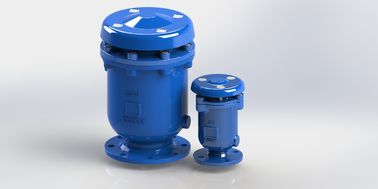

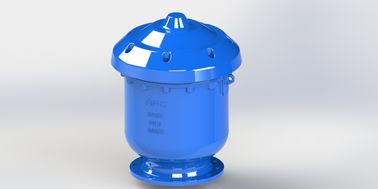

Válvula de liberación de aire de combinación SS304 Internos de triple función de área de flujo completo de cámara única
Las válvulas de liberación de aire combinadas ofrecen 3 funciones:
1Gran liberación de aire.
2- Liberación de aire pequeña.
3- Gran entrada de aire durante el drenaje de la tubería.
Fuerza de flotación:
• Prueba de flotación máxima
• DN 50-80 = 70 bar
• DN 100-300 = 51 bar
Características:
• Todas las partes internas son de material 304SS sin oxidación.
• 100% - área de flujo total a través de la válvula interna.
• Flote con un sellado de goma en la parte superior, proporciona un mejor efecto de sellado (mayor flotabilidad) en un pequeño orificio.
• El flotador puede soportar una presión alta de 51-70 Bar para válvulas de aire de diferentes tamaños.
• El cañón de guía tiene pocos agujeros en el entorno para el agotamiento del agua y ayuda a que el flotador caiga más fácil y rápidamente durante el vacío.
• maximizar el pequeño orificio de 1,6 mm (DN 50) a 4,0 mm (DN 300).
• La mayoría de las partes de las válvulas pueden reciclarse.
• Cuerpo único que evita la ruptura de la conexión de dos cuerpos.
• La pantalla en la parte superior puede evitar que los niños, los insectos y las aves puedan entrar.
• El flotador con sellado de goma puede servir de absorbente para evitar que el martillo de agua actúe directamente sobre el arco de sellado y el impacto del asiento.
•Diseño especial de la cubierta para evitar el robo de agua.
• Puede soplar el agua sobre el arco de sellado a través de un pequeño orificio y mantenerla seca para evitar que el agua contaminada entre en la tubería durante el vacío.
Tabla de selección de tamaño:
Rango de caudal de agua
CMH máximo |
760 |
1360 |
4160 |
8500 |
19100 |
33400 |
76300 |
Tamaño de la tubería principal
En el caso de los |
Entre 80 y 300 |
Entre 200 y 400 |
400 a 700 |
750 a 1000 |
1050 a 1500 años |
Entre el 1500 y el 2000 |
2100 a 3000 años |
Tamaño de la entrada de KARX
En el caso de los |
25 |
50 |
80 |
100 |
150 |
200 |
300 |
ancho de salida
En el caso de los |
50 |
75 |
95 |
130 |
170 |
230 |
330 |
tamaño del orificio pequeño
En el caso de los |
1.6 |
1.6 |
2 |
2.5 |
3 |
4 |
4
|
Lista de materiales:
KARS (tipo de hilo DN25-DN50)
| - No, no es así. |
Nombre de la parte |
El material |
Estándar |
| 1 |
Cuerpo |
Hierro dúctil |
Se aplicarán las siguientes medidas: |
| 2 |
El buque flotante |
Acero inoxidable |
Las demás partidas |
| 3 |
Arco de sellado |
Acero inoxidable |
Las demás partidas |
| 4 |
En Hex Bolt |
Acero al carbono/acero inoxidable |
Las condiciones de los requisitos de seguridad de los vehículos de motor y de los vehículos de motor |
| 5 |
Cubiertas |
Hierro dúctil |
Se aplicarán las siguientes medidas: |
| 6 |
Cubierta |
Acero de carbono |
Las demás partidas |
| 7 |
Pantalla |
Acero inoxidable |
Las demás partidas |
| 8 |
El rayo hexagonal |
Acero al carbono/acero inoxidable |
Las condiciones de los requisitos de seguridad de los vehículos de motor y de los vehículos de motor |
| 9 |
Lavadora |
Acero inoxidable |
Las demás partidas |
| 10 |
El pilar |
de aluminio |
Las actividades comerciales |
| 11 |
Anillo O |
El caucho |
Se aplicará el método de clasificación de la NBR. |
| 12 |
El asiento |
El caucho |
Se aplicará el método de clasificación de la NBR. |
| 13 |
Sillón con boquilla |
El caucho |
Se aplicará el método de clasificación de la NBR. |
| 14 |
Barril de guía |
Acero inoxidable |
Las demás partidas |
| 15 |
El buffer |
El caucho |
Se aplicará el método de clasificación de la NBR. |
| 16 |
Boquilla pequeña |
Acero inoxidable |
Las demás partidas |
El número de unidades de carga de las unidades de cargaTipo DN50-DN300)
| - No, no es así. |
Nombre de la parte |
El material |
Estándar |
| 1 |
Cuerpo |
Hierro dúctil |
Se aplicarán las siguientes medidas: |
| 2 |
El buque flotante |
Acero inoxidable |
Las demás partidas |
| 3 |
Arco de sellado |
Acero inoxidable |
Las demás partidas |
| 4 |
En Hex Bolt |
Acero al carbono/acero inoxidable |
Las condiciones de los requisitos de seguridad de los vehículos de motor y de los vehículos de motor |
| 5 |
Cubiertas |
Hierro dúctil |
Se aplicarán las siguientes medidas: |
| 6 |
Cubierta |
Acero de carbono |
Las demás partidas |
| 7 |
Pantalla |
Acero inoxidable |
Las demás partidas |
| 8 |
El rayo hexagonal |
Acero al carbono/acero inoxidable |
Las condiciones de los requisitos de seguridad de los vehículos de motor y de los vehículos de motor |
| 9 |
Lavadora |
Acero inoxidable |
Las demás partidas |
| 10 |
El pilar |
de aluminio |
Las actividades comerciales |
| 11 |
Anillo O |
El caucho |
Se aplicará el método de clasificación de la NBR. |
| 12 |
El asiento |
El caucho |
Se aplicará el método de clasificación de la NBR. |
| 13 |
Sillón con boquilla |
El caucho |
Se aplicará el método de clasificación de la NBR. |
| 14 |
Barril de guía |
Acero inoxidable |
Las demás partidas |
| 15 |
El buffer |
El caucho |
Se aplicará el método de clasificación de la NBR. |
| 16 |
Boquilla pequeña |
Acero inoxidable |
Las demás partidas |
Dimensión:
KARS (T)el tipo de cabeza DN25-DN50)
El tipo de brida que se utilizará será el siguiente:
Característica del flujo de aire
Exhaustador de aire de gran tamaño
Ingesta de aire
Ventilación de aire pequeña
