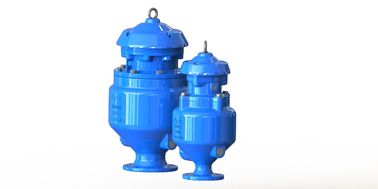

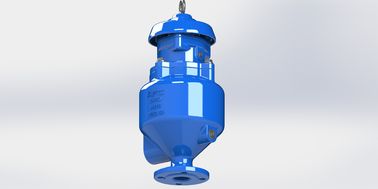

Válvula de liberación de aire libre de aguas residuales con diseño anti-choque para evitar el martillo de agua
Descripción:
En el sistema de aguas residuales, se acumulará gas adicional debido a todo tipo de gas o aire para ventilar el agua residual.ElLa descarga de aire se realiza en puntos altos, en largas secciones de tuberías ascendentes y descendentes, aguas abajo de las bombas,aguas arriba de las restricciones.
- ¿ Qué?
Válvula de liberación de aire de las aguas residuales con unDispositivo anti-choquePuede ayudar a prevenir el martillo de agua para que pueda minimizar la pérdida de cabeza.Este tipo de válvula se utiliza generalmente en tuberías de transmisión de aguas residuales largas donde puede tener martillo de aguaSi el aire sale de la válvula demasiado rápido, las aguas residuales también entrarán muy rápido.
Función:
Las válvulas de liberación de aire cinético combinadas proporcionan 3 funciones:
1Gran liberación de aire...
Dispositivo anti-choque para evitar el flujo rápido y el martillo de agua. Disminuir la velocidad de escape del aire para evitar el martillo de agua. Retardar el agua y el aire con múltiples agujeros en el arco de sellado superior
2- Liberación de aire pequeña.
Durante el funcionamiento, el aire producido por la tubería se acumula en la parte superior, poco a poco se comprime y su volumen aumenta.empujando el nivel del líquido hacia abajo y permitiendo la liberación de aire a través de la pequeña boquilla.
3- Gran entrada de aire durante el drenaje de la tubería.
Durante el drenaje de tuberías o tuberíasLas explosiones, es necesario traer en comotanto aire como la cantidad- ¿ Qué?TY deflujo de salidaEsto es para evitarmala presión y fuertelos daños en el oleoducto y elsistema total
Características:
.Sin derramar.
.Cuerpo medio más ancho, altura más baja.
.Reduce la velocidad del flujo, mantén las aguas residuales en el cuerpo.
.Desagüe jefe en la parte superior y inferior para la limpieza.
- Epoxi de fusión totalmente recubierto en el interior y el exterior del cuerpo de la válvula para servicios a largo plazo.
• La mayoría de las partes de las válvulas pueden reciclarse.
• El flotador con sellado de goma puede servir de absorbente para evitar que el martillo de agua actúe directamente sobre el arco de sellado y el impacto del asiento.
• Todas las partes internas son de material 316SS sin oxidación.
Campos de servicio:
Para el sistema de aguas residuales.
Datos técnicos:
Distancia de tamaño: DN 50-200MM
Prescripción de la presión:1.0Mpa,1.6Mp (flanca)
Temperatura de trabajo: -10°-80°C.
Medios de flujo: aguas residuales.
Por favor, consulte a la fábrica para el PN25 y el dispositivo antisoc siempre que haya un problema con el martillo de agua.
| Tabla de selección rápida |
Tasa de flujo de agua
CMH |
1360 |
4160 |
8500 |
19100 |
33400 |
Tamaño del tubo principal
En el caso de los |
Entre 80 y 400 |
400 a 700 |
750 a 1000 |
1050 a 1500 años |
Entre el 1500 y el 2000 |
Tamaño del SKAR
En el caso de los |
50 |
80 |
100 |
150 |
200 |
El material:
| - No, no es así. |
Nombre de la parte |
El material |
Estándar |
| 1 |
Cuerpo |
Hierro dúctil |
Se aplicarán las siguientes medidas: |
| 2 |
El buque flotante |
Acero inoxidable |
Las demás partidas del anexo II |
| 3 |
Parte media |
Hierro dúctil |
Se aplicarán las siguientes medidas: |
| 4 |
Anillo O |
El caucho |
El NBR |
| 5 |
El rayo hexagonal |
Acero inoxidable |
AISI304 |
| 6 |
Lavadora |
Acero inoxidable |
AISI304 |
| 7 |
Cubiertas |
Hierro dúctil |
Se aplicarán las siguientes medidas: |
| 8 |
Cubierta |
Hierro dúctil |
Se aplicarán las siguientes medidas: |
| 9 |
Lavadora |
Acero inoxidable |
Las condiciones de los certificados deben ser las siguientes: |
| 10 |
El rayo hexagonal |
Acero inoxidable |
Las condiciones de los certificados deben ser las siguientes: |
| 11 |
El cierre de ojos |
Acero de carbono |
Las actividades comerciales |
| 12 |
El pilar |
de aluminio |
Las actividades comerciales |
| 13 |
Anillo O |
El caucho |
El NBR |
| 14 |
El asiento |
El caucho |
El NBR |
| 15 |
Arco de sellado |
Acero inoxidable |
Las demás partidas de la partida AISI304/316 |
| 16 |
Asiento de orificio |
El caucho |
El NBR |
| 17 |
Estribo |
Acero inoxidable |
Las demás partidas de la partida AISI304/316 |
| 18 |
Opción de enchufe |
Acero inoxidable |
Las demás partidas de la partida AISI304/316 |
| 19 |
Oficios pequeños |
Acero inoxidable |
Las demás partidas de la partida AISI304/316 |
Dimensión:
