Nombre de producto: | Piezas internas cinéticas SS316 de las aguas residuales de la válvula del lanzamiento de agua del ár | Code modelo: | SKAR |
---|---|---|---|
Material: | Hierro dúctil GJS500-7 | Piezas internas: | SS316 |
Capa: | Fushion enlazó el epóxido | Área del flujo: | Área del flujo completo |
Color: | RAL5010 | especialidad: | Derrámese libremente |
Alta luz: | Válvula del lanzamiento de agua del área del flujo completo,Válvula interna del lanzamiento de agua SS316,Válvula cinética del lanzamiento de las aguas residuales |

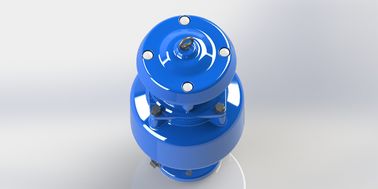

Piezas internas cinéticas SS316 de las aguas residuales de la válvula del lanzamiento de agua del área del flujo completo
Función:
La válvula cinética del lanzamiento del aire de la combinación proporciona 3 funciones:
1. Lanzamiento grande del aire - por el dispositivo antichoque
1-1. Disminuya la velocidad de agotamiento del aire para prevenir el martillo de agua.
2. Pequeño lanzamiento del aire
2-1. Cuando el nivel del agua sube al top, el flotador estará hasta su posición cercana y cerrará el orificio grande del arco del lacre y el pequeño orificio.
2-2. El aire (el 2% de aire solucionado en agua) está saliendo continuamente del agua y del frunce en la cima de la válvula.
2-3. El flotador será conducido abajo y dejó el pequeño bolsillo hacia fuera a través del pequeño orificio.
2-4. El arco de aislamiento todavía estará en la posición cercana hasta vacío del agua
3. Toma de aire grande durante el drenaje de la tubería.
3-1. El flotador caerá abajo cuando está vacío de tubería.
3-2. El aire grande entrará en la tubería a través de la válvula.
3-3. Prevención del hundimiento del vacío de la tubería y de la rotura.
3-4. Proteja el anillo o de aislamiento contra la obstrucción en la tubería.
Características:
. Derrámese libremente.
. Drene el jefe en el top y la parte inferior para limpiar.
Campos del servicio:
Para el circuito de agua de aguas residuales.
Datos técnicos:
Gama de tallas: DN 50-200M M
Grados de la presión: 1.0Mpa, 1.6Mp (reborde)
Temperatura de trabajo: -10°-80°C.
Medios del flujo: agua de aguas residuales.
Consulte por favor la fábrica para PN25 y el dispositivo antichoque siempre que haya problema del martillo de agua.
Tabla rápida de la selección | |||||
Tarifa de la corriente CMH |
1360 | 4160 | 8500 | 19100 | 33400 |
Tamaño principal del tubo Milímetro |
80-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 |
Tamaño de SKAR Milímetro |
50 | 80 | 100 | 150 | 200 |
Material:
No. | Nombre de parte | Material | Estándar |
1 | Cuerpo | Hierro dúctil | EN GJS500-7 |
2 | Flotador | Acero inoxidable | ANSI304/316L |
3 | Parte media | Hierro dúctil | EN GJS500-7 |
4 | Anillo o | De goma | NBR |
5 | Perno del hex. | Acero inoxidable | AISI304 |
6 | Lavadora | Acero inoxidable | AISI304 |
7 | Capo | Hierro dúctil | EN GJS500-7 |
8 | Cubierta | Hierro dúctil | EN GJS500-7 |
9 | Lavadora | Acero inoxidable | Commercial/ANSI304/316 |
10 | Perno del hex. | Acero inoxidable | Commercial/ANSI304/316 |
11 | Perno de argolla | Acero de carbono | Anuncio publicitario |
*12 | Pilar | Aluminio | Anuncio publicitario |
13 | Anillo o | De goma | NBR |
14 | Seat | De goma | NBR |
15 | Arco de aislamiento | Acero inoxidable | ANSI304/316L |
16 | Orificio Seat | De goma | NBR |
17 | Tronco | Acero inoxidable | ANSI304/316L |
18 | Enchufe-opción | Acero inoxidable | ANSI304/316L |
19 | Pequeño orificio | Acero inoxidable | ANSI304/316L |
*Size≥DN150 no tienen ningún pilar |
Dimensión:
DN | Modelo no. | H | ΦD | ΦK | ΦB | nΦd | C | ||||
PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | ||||
50 | SKAR-0050 | 558 | 165 | 125 | 99 | 4Φ19 | 19 | ||||
80 | SKAR-0080 | 653 | 200 | 160 | 132 | 8Φ19 | 19 | ||||
100 | SKAR-00100 | 676 | 220 | 180 | 156 | 8Φ19 | 19 | ||||
150 | SKAR-0150 | 810 | 285 | 240 | 211 | 8Φ23 | 19 | ||||
200 | SKAR-0200 | 950 | 340 | 295 | 266 | 8Φ23 | 12Φ23 | 20 |
